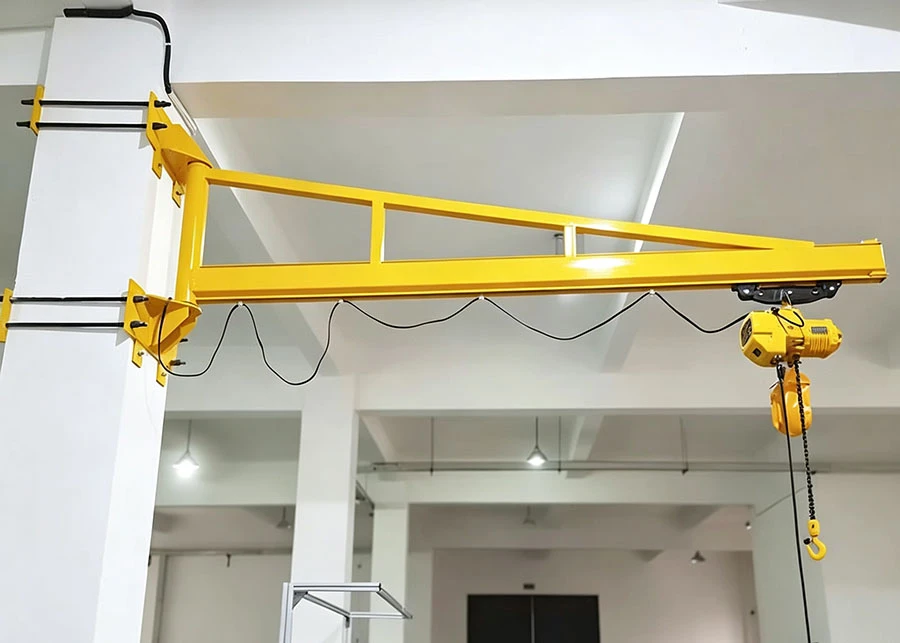

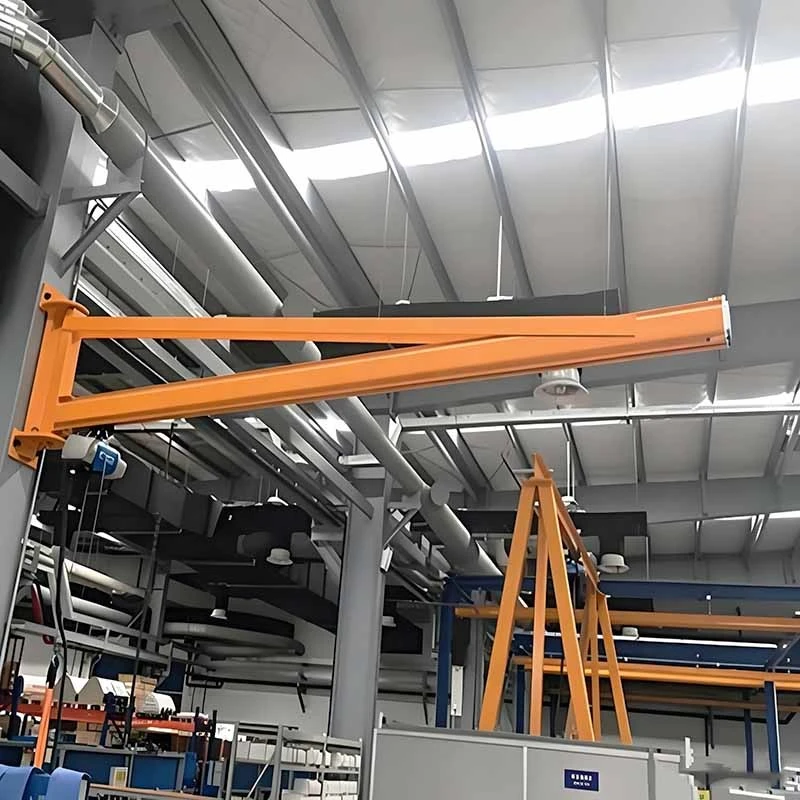

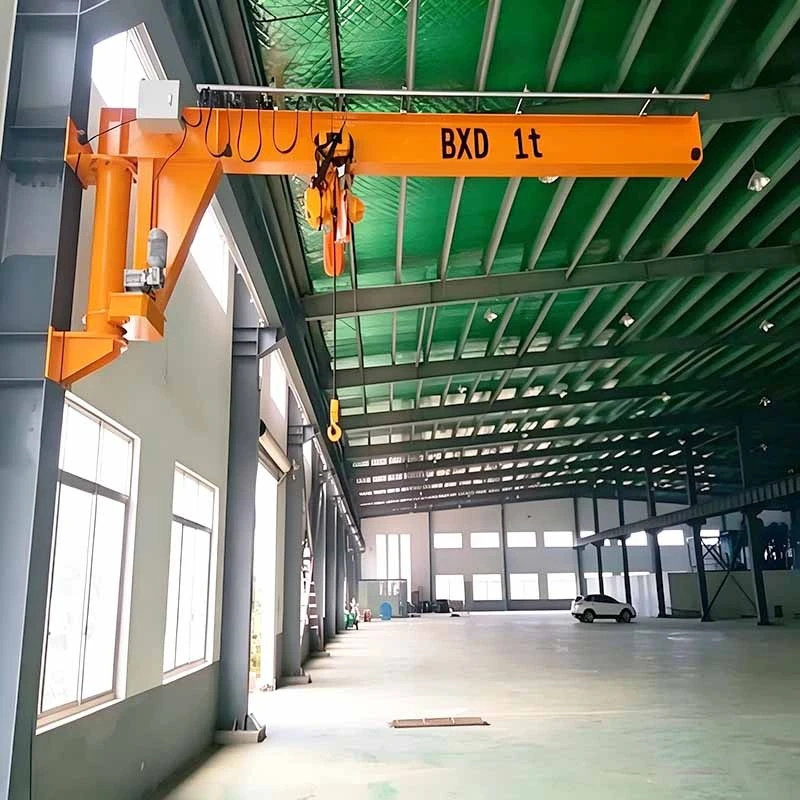

Gru a bandiera montata su trave

La gru a bandiera montata su trave focalizzata sulla stazione di lavoro si fissa su travi di edifici certificate anziché su pilastri di supporto fissati a terra. Il braccio girevole gestisce il sollevamento in cantiere e il posizionamento del pezzo. I lavoratori spostano le merci in tutta comodità, senza che lo spazio occupato dai montanti della gru sia pari a zero.

Questa configurazione è adatta a celle di produzione, stazioni di assemblaggio, aree di carico macchine, aree di manutenzione e altri luoghi in cui la movimentazione ripetitiva è concentrata in un raggio limitato. La gru è progettata in base alla struttura di supporto disponibile, al carico di lavoro sicuro richiesto, allo sbraccio del braccio, all'altezza di sollevamento, al ciclo di lavoro e al percorso di movimentazione del carico.







Una gru a bandiera montata su trave trasferisce le forze di sollevamento e ribaltamento generate dal braccio in una struttura portante-esistente attraverso un gruppo di montaggio progettato. Il sistema è normalmente costituito da un braccio orientabile, una staffa di supporto o telaio di montaggio, un collegamento a perno, un binario di scorrimento del paranco e un paranco di sollevamento. A seconda dell'applicazione, il braccio può essere azionato manualmente o dotato di funzioni motorizzate di rotazione e traslazione del paranco.

A differenza di una gru a bandiera montata su pilastro, questo design non richiede una base di fondazione dedicata o un palo fisso-a pavimento. Preserva l'accesso a livello del suolo- attorno a macchinari, attrezzature, pallet e passaggi pedonali dell'operatore. A differenza di una gru a bandiera mobile a parete, è destinata a servire una zona di movimentazione fissa anziché spostarsi lungo una pista.







Montaggio su struttura-esistente

La gru è montata su una colonna in acciaio verificata, una trave strutturale, un supporto a parete o una disposizione di staffe-progettata appositamente. Questo approccio di installazione può ridurre l'ostruzione del pavimento nelle aree in cui una fondazione non è pratica o dove è essenziale una circolazione libera del pavimento.

La struttura di supporto deve essere valutata per il caso di carico completo della gru, compreso il carico sollevato verticale, il peso proprio del braccio-, gli effetti dinamici, le forze orizzontali e il momento generato allo sbraccio massimo. I dettagli di montaggio vengono definiti solo dopo che l'interfaccia strutturale è stata rivista.

Braccio girevole per copertura localizzata

Il braccio ruota attorno ad un perno fisso per coprire un settore della postazione di lavoro. Una configurazione di rotazione di 180 gradi è appropriata quando l'area operativa si trova su un lato della struttura di supporto. L'area di lavoro effettiva è determinata dalla lunghezza del braccio, dall'angolo di rotazione consentito, dall'avvicinamento del gancio, dalle dimensioni del paranco e da eventuali ostruzioni del sito.

Corsa del paranco lungo il braccio

Un paranco elettrico a catena, un paranco a fune metallica o un carrello di sollevamento ad azionamento manuale possono scorrere lungo il braccio del braccio a seconda del carico di sollevamento e dei requisiti di carico specificati. Ciò consente all'operatore un movimento radiale controllato dal punto di montaggio alla posizione del gancio esterno.

Lo spazio sul pavimento rimane disponibile

Poiché la gru a bandiera montata su trave è supportata dalla struttura dell'edificio, la zona sotto la gru rimane libera da un montante indipendente convenzionale. Ciò è particolarmente rilevante per i percorsi dei carrelli elevatori, l'accesso ai banchi di lavoro, i trasportatori e le aree di servizio delle macchine.







Parametro	Disposizione tipica	Nota ingegneristica
Capacità nominale	125 kg - 3.000 kg	La capacità finale dipende dalla lunghezza del braccio, dal servizio, dalla scelta del paranco e dalla capacità di supporto.
Portata del boom	2 m - 10 m	Uno sbraccio più lungo riduce la capacità disponibile e aumenta il momento di supporto.
Gamma di rotazione	Fino a 180 gradi nella configurazione illustrata	L'angolo disponibile dipende dalla posizione di montaggio e dalla distanza dagli ostacoli.
Metodo di montaggio	Trave strutturale, colonna in acciaio, supporto a parete o staffa ingegnerizzata	L'elemento di supporto richiede la verifica del carico prima dell'installazione.
Unità di sollevamento	Paranco elettrico a catena, paranco a fune o paranco manuale	Selezionare in base al carico, alla velocità di sollevamento, al ciclo di lavoro e ai requisiti di controllo.
Rotazione del braccio	Manuale o alimentato, a seconda dell'applicazione	La rotazione motorizzata viene presa in considerazione laddove l'inerzia del carico, lo sbraccio o la frequenza operativa lo richiedono.
Controllare	Layout di controllo pendente, radiocomando o-specifico per l'applicazione	La selezione del controllo deve seguire la sequenza di movimentazione e i requisiti di sicurezza del sito.





Una gru a bandiera montata su trave viene generalmente scelta per sollevamenti ripetitivi a breve-distanza in un punto di utilizzo definito. Le applicazioni tipiche includono:

• Carico e scarico macchine utensili
• Postazioni di lavoro di assemblaggio e sotto-assemblaggio
• Movimentazione di matrici, attrezzature e componenti
• Operazioni di manutenzione in baie riservate
• Stazioni di imballaggio e spedizione
• Celle di saldatura e fabbricazione
• Trasferimento materiale accanto alle attrezzature di produzione

Per queste applicazioni, il valore del sistema non è semplicemente la sua capacità nominale. È la capacità di posizionare una copertura di sollevamento nel punto in cui l'operatore movimenta il carico, senza introdurre una struttura di gru montata a pavimento-nell'area di lavoro.







Una specifica affidabile per una gru a bandiera inizia con l'attività di movimentazione piuttosto che con il solo carico nominale. Le seguenti informazioni dovrebbero essere definite prima del rilascio del progetto.

1. Carico di lavoro sicuro

Indicare il carico massimo sollevato, compresi gli accessori di sollevamento, i dispositivi sotto-il gancio o gli impianti. Il carico di lavoro sicuro deve rappresentare l'intero carico sospeso, non solo il peso del pezzo.

2. Sbraccio richiesto del boom

Misurare la distanza dalla linea centrale di montaggio alla posizione del gancio più lontana prevista. Considerare i punti di presa-e di deposito-effettivi del carico, non solo il bordo geometrico della workstation.

3. Altezza di sollevamento e avvicinamento al gancio

Confermare l'altezza del gancio richiesta, l'altezza libera disponibile e la posizione del gancio più bassa necessaria per l'attività. Le dimensioni del corpo del paranco e la disposizione del carrello influiscono sulla corsa di sollevamento utilizzabile.

4. Ciclo di lavoro e frequenza operativa

Specificare i sollevamenti orari, la distanza media di sollevamento, i turni operativi e se la gru viene utilizzata per movimentazioni occasionali o lavori di produzione ripetuti. Questi fattori influenzano la scelta del paranco, il funzionamento del motore, il metodo di controllo e il dimensionamento dei componenti.

5. Dettagli della struttura di supporto

Fornire disegni, dimensioni, qualità dell'acciaio, ove disponibile, orientamento dei membri e altezza di montaggio proposta. Una gru a bandiera montata su trave non deve essere fissata a una struttura non verificata. La struttura e il collegamento devono essere valutati per le reazioni applicabili della gru.

6. Ingombro operativo e vincoli del sito

Identificare la zona di rotazione richiesta, le apparecchiature adiacenti, le porte, le linee di servizio, i percorsi di accesso e le aree di esclusione. Il limite di rotazione del braccio e la posizione di controllo devono essere adattati all'ambiente operativo reale.







La qualità dell'installazione determina l'efficacia delle prestazioni della gru a bandiera montata su trave nel corso della sua vita utile. Le staffe di montaggio, gli elementi di fissaggio, le piastre di rinforzo e la geometria di collegamento devono corrispondere al progetto approvato. L'installazione in loco deve verificare la messa a piombo, il livello, il gioco di rotazione del braccio, la corsa del paranco, il percorso dell'alimentazione elettrica e il funzionamento dei dispositivi di sicurezza prima che la gru entri in servizio.

Un controllo statico e funzionale della messa in servizio dovrebbe verificare che la gru si muova liberamente attraverso l'area di copertura prevista, che il controllo del paranco sia orientato correttamente e che il sistema installato sia conforme al coefficiente di carico e ai limiti operativi approvati. Le operazioni di sollevamento devono seguire le norme di sicurezza locali applicabili e le istruzioni operative del produttore.





Per un punto di sollevamento definito, una gru a bandiera montata su trave può fornire una copertura di movimentazione più diretta rispetto a un sistema di gru con area più ampia. Posiziona la capacità di sollevamento vicino al lavoro, mantiene il movimento dell'operatore all'interno di una zona controllata ed evita la necessità di un montante-montato a pavimento dove è disponibile un supporto strutturale adeguato.

L'applicazione corretta è una postazione di lavoro fissa con un'interfaccia di montaggio verificata e un involucro di movimentazione trasparente. Quando il punto di sollevamento deve spostarsi lungo la linea dell'edificio, può essere più indicata una gru a bandiera mobile a muro. Laddove non esista una struttura adeguata, si dovrebbe valutare una gru a bandiera montata su pilastro o una gru per postazione di lavoro indipendente.





Qual è la differenza tra una gru a bandiera montata su trave e una gru a bandiera montata su pilastro?

Una gru a bandiera montata su trave trasferisce i suoi carichi su un supporto strutturale esistente verificato. Una gru a bandiera montata su pilastro trasferisce i suoi carichi attraverso un montante e una fondazione dedicati. La disposizione montata su trave preserva lo spazio sul pavimento, mentre la disposizione montata su pilastro viene utilizzata quando la struttura dell'edificio non può fornire un punto di supporto adeguato.

È possibile installare una gru a bandiera su trave su qualsiasi trave o colonna in acciaio?

No. L'elemento di supporto e i suoi collegamenti devono essere controllati per quanto riguarda il carico verticale della gru, il peso proprio del braccio-, le forze dinamiche, le reazioni orizzontali e il momento di ribaltamento massimo. L'installazione è appropriata solo quando la struttura può sostenere in sicurezza il caso di carico della gru approvato.

Quale capacità e lunghezza del braccio sono disponibili?

La configurazione di riferimento illustrata copre uno sbraccio del braccio compreso tra 125 kg e 3.000 kg e tra 2 e 10 m. La combinazione di portata effettiva- è personalizzata perché i bracci più lunghi creano un momento flettente maggiore nel punto di montaggio. I valori finali richiedono la conferma tecnica.

La rotazione di 180 gradi è standard per una gru a bandiera montata su trave?

Un intervallo di rotazione di 180 gradi è comune per un braccio montato su un lato di una stazione di lavoro, come mostrato nella configurazione di riferimento. L'intervallo di rotazione finale dipende dalla posizione del supporto, dalla geometria dell'edificio, dalla disposizione dell'alimentazione e dalle distanze di sicurezza richieste.

La gru può utilizzare un paranco elettrico a catena?

SÌ. Un paranco elettrico a catena è una comune unità di sollevamento per la movimentazione delle postazioni di lavoro. Il tipo di paranco, la velocità di sollevamento, la disposizione del carrello e il metodo di controllo devono essere selezionati in base al carico nominale, all'altezza di sollevamento richiesta, alla frequenza operativa e ai requisiti di posizionamento.

La gru necessita di una fondazione?

Una gru a bandiera montata su trave non utilizza una fondazione a pavimento separata per un albero indipendente. Tuttavia, il supporto strutturale e il relativo collegamento di montaggio richiedono una verifica ingegneristica. L'assenza di una fondazione per il palo non elimina la necessità di valutare la struttura portante.

Quando conviene invece scegliere una gru a bandiera carrellata a parete?

Scegli una gru a bandiera a muro quando la zona di sollevamento deve spostarsi lungo una linea di edificio o servire più stazioni in sequenza. Scegli una gru a bandiera montata su trave fissa quando una postazione di lavoro localizzata richiede movimentazioni ripetute all'interno di un'area di rotazione definita.
