Elettromagnete

R: Un magnete di sollevamento conta come attrezzatura per la movimentazione dei materiali. Utilizza la trazione magnetica per sollevare, fissare e spostare metalli ferrosi, tra cui piastre di acciaio, billette, bramme, tubi e rottami. Sostituisce le imbracature e i ganci standard; consentendo il controllo-da parte di un singolo operatore con attacco e rilascio del carico più rapidi.

Esistono tre principi fondamentali di funzionamento:

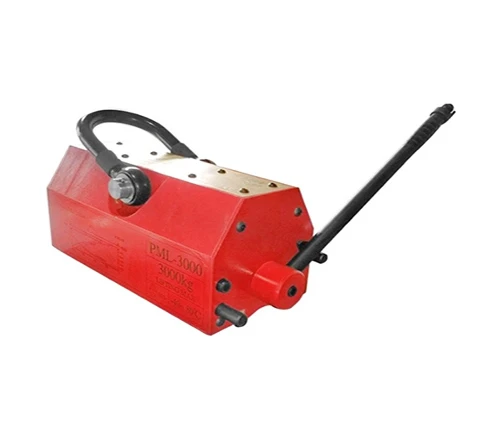

1. Magneti di sollevamento permanentiequipaggiare magneti delle terre rare NdFeB-all'interno di un involucro di acciaio. La rotazione della manovella guida il nucleo magnetico interno per allineare o spostare il flusso magnetico sul pezzo trasportato. Nella posizione ON, il flusso passa attraverso il carico e lo trattiene. In posizione OFF, il flusso viene cortocircuitato-all'interno dell'alloggiamento e il carico viene rilasciato. Non è necessaria alcuna alimentazione esterna.
2. Magneti di sollevamento elettromagneticigenerare un campo facendo passare corrente continua attraverso una bobina avvolta attorno a un nucleo di acciaio. Accensione: il magnete tiene. Spegnimento: il carico viene rilasciato. Solitamente sono sospesi alle travi della gru e alimentati tramite un sistema avvolgicavo o sbarre collettrici e rappresentano la scelta standard per acciaierie e depositi di rottami.
3. Magneti di sollevamento elettro-permanenticombinali entrambi. Un breve impulso CC (1–3 secondi) magnetizza o smagnetizza i blocchi magnetici permanenti interni. Una volta impostato, non è necessaria alcuna corrente di mantenimento. Ciò elimina il rischio di caduta del carico durante un'interruzione di corrente pur mantenendo il controllo di accensione/spegnimento remoto.

R: I magneti di sollevamento si dividono in tre gruppi in base alla sorgente magnetica e allo stile di controllo.

• Magneti di sollevamento permanenti— dispositivi autonomi senza collegamento di alimentazione. La capacità della singola unità varia da 100 kg a 6.000 kg. Comune nei siti di fabbricazione, magazzino e lavorazione meccanica per la movimentazione di lamiere piatte in acciaio e barre tonde.
• Magneti di sollevamento elettromagnetici— funziona con alimentazione CC alimentata dagli armadi di controllo del raddrizzatore. Due forme principali: rettangolare per lamiere e billette, circolare per rottami e coils. La capacità dell'unità varia da 1 t fino a oltre 30 t. È possibile inserire diverse unità sulle travi di distribuzione per sollevare materiali extra-larghi o lunghi. Ampiamente utilizzato in acciaierie, fonderie, cantieri navali e terminali portuali.
• Magneti di sollevamento elettro-permanenti— brevi impulsi elettrici accendono e spengono i-magneti permanenti incorporati. Non è necessaria alcuna potenza continua una volta magnetizzato per sostenere i carichi. Portata: 500 kg – 20 t. Sempre più clienti li scelgono per la lavorazione dei metalli di precisione, la costruzione navale e le linee di produzione automatizzate.

R: Il loro divario fondamentale deriva dalla generazione del campo magnetico e dalle modalità di controllo, che influiscono direttamente sulla valutazione della sicurezza, sulla capacità di carico e sugli scenari applicabili.

• Alimentazione elettrica.I magneti permanenti non necessitano di elettricità; gli operatori ruotano una leva manuale per cambiare il magnetismo. Gli elettromagneti fanno affidamento sulla potenza CC costante proveniente da avvolgicavi, sbarre collettrici o generatori. Senza batterie di riserva, improvvise interruzioni di corrente elimineranno completamente la forza di tenuta magnetica.
• Intervallo di capacità.Magneti permanenti: 100 kg – 6.000 kg. Unità elettromagnetica singola: da 5 t a oltre 30 t; i magneti raggruppati montati sulle travi distanziatrici possono sollevare carichi di 50 tonnellate e oltre.
• Requisiti di superficie.I magneti permanenti necessitano di un contatto piatto e pulito con uno spessore minimo della piastra (tipicamente 6 mm+). Gli spazi d'aria dovuti a ruggine o vernice riducono significativamente la forza di tenuta. Gli elettromagneti generano una penetrazione del flusso più profonda e tollerano superfici più ruvide e piastre più sottili.
• Controllare.I magneti permanenti richiedono l'innesto manuale sul carico. Gli elettromagneti possono essere commutati in remoto dalla cabina della gru o dalla sala di controllo, consentendo tempi di ciclo più rapidi e l'integrazione del PLC.
• Sicurezza sulla perdita di potenza.Questo è spesso il fattore decisivo. I magneti permanenti mantengono la piena forza di tenuta indipendentemente dallo stato di alimentazione. Gli elettromagneti rilasciano il carico a meno che non siano dotati di batteria di backup e controller. Per piazzali all'aperto, gru mobili o strutture con alimentazione instabile, i magneti permanenti o elettro-permanenti rappresentano la scelta più sicura.
• Manutenzione.I magneti permanenti richiedono un'ispezione periodica della superficie di contatto e del meccanismo della maniglia. Gli elettromagneti necessitano di un'ispezione regolare di bobine, avvolgicavo, scatole di giunzione e pannello raddrizzatore: il degrado dell'isolamento della bobina è la modalità di guasto più comune.

R: La capacità nominale dipende dal tipo di magnete, dalle dimensioni e dalle condizioni del pezzo:

Due fattori critici determinano la forza di tenuta effettiva sul campo:

Fattore di sicurezza.I produttori valutano i magneti con un-fattore di sicurezza integrato, in genere 3:1. È stato testato che un magnete con una portata nominale di 2.000 kg può sostenere almeno 6.000 kg prima del rilascio. Selezionare sempre in base al carico di lavoro nominale e non alla forza di spunto (prova).

Condizioni del pezzo.La capacità nominale si applica in condizioni di prova: acciaio piatto, pulito e dolce con uno spessore minimo definito. Quanto segue riduce la forza di tenuta effettiva:

• Spessore della piastra inferiore al minimo nominale
• Spazi d'aria superficiali dovuti a ruggine, vernice, olio o incrostazioni
• Materiali a bassa-permeabilità (alta-legati e acciai inossidabili)
• Area di contatto ridotta (barre tonde, tubi, forme irregolari)

Per le configurazioni multi-magnete su una trave di distribuzione, la capacità totale è pari alla somma dei valori individuali, a condizione che la trave mantenga una corretta distribuzione del carico.

R: La movimentazione delle lastre di acciaio è l'applicazione più comune. La selezione si riduce a quattro condizioni sul campo:

1. Spessore della piastra.Le piastre sottili (sotto i 6 mm) non forniscono una profondità del percorso del flusso sufficiente per la maggior parte dei magneti permanenti. Per piastre da 3–6 mm, si consigliano magneti elettro-permanenti con spaziatura polare ottimizzata. Per 6 mm e oltre, funzionano entrambi i magneti permanenti o elettromagnetici. Verificare sempre lo spessore minimo indicato dal produttore.

2. Materiale e superficie.L'acciaio al carbonio standard (Q235, Q355, A36, S275) funziona bene con tutti i tipi di magneti. Le superfici zincate, verniciate o arrugginite riducono la forza di tenuta del 10–40%. L'acciaio inossidabile austenitico (304, 316) è essenzialmente non-magnetico e non può essere sollevato con magneti standard.

3. Orientamento al sollevamento.Il sollevamento orizzontale raggiunge la piena capacità nominale. Il sollevamento verticale (piastra sul bordo) riduce la capacità di circa il 50% a causa della ridotta area di contatto. Per la tornitura verticale delle piastre, utilizza magneti adatti al carico di trazione laterale-o un dispositivo di fissaggio a più-punti.

4. Ambiente.Negozi al coperto con alimentazione stabile: qualsiasi tipo. Depositi per bestiame all'aperto o gru mobili: magneti permanenti o elettro-permanenti che non dipendono dall'alimentazione continua. Gli ambienti ad alta-temperatura superiore a 80 gradi richiedono gradi di magnete resistenti al calore-(la forza NdFeB standard si degrada al di sopra di questa soglia; i modelli resistenti al calore-resistono fino a 200 gradi).

R: Gli scenari di lavoro pesanti, tra cui acciaierie, fonderie, cantieri navali e terminal portuali, necessitano di magneti in grado di funzionare continuamente in condizioni di lavoro difficili.

• Ciclo di lavoro e potenza termica.Gli elettromagneti standard hanno una classificazione ED-50% (50% acceso / 50% spento). Per il caricamento continuo di rottami o il trasferimento di lastre, specificare ED-60% o ED-75% con isolamento della bobina di Classe F o Classe H. Il superamento del ciclo di lavoro nominale provoca il surriscaldamento e il guasto prematuro della bobina.
• Configurazione della trave di distribuzione.Per carichi superiori a 10 tonnellate, la pratica standard è una serie multi-magnete su una trave di distribuzione. Esempio: quattro mandrini elettromagnetici da 7 tonnellate su una trave di sollevamento da 12 metri possono movimentare una piastra di acciaio di 12 m × 2,5 m fino a 28 tonnellate. La trave deve mantenere una distribuzione uniforme del carico.
• Compatibilità con gru.La gru deve coprire il carico totale del gancio: pezzo + magneti + trave di sollevamento + avvolgicavo + alimentazione. Esempio: 20 t piastra + 4 t trave + 3 t magneti + 1 t bobina di cavo=28 t carico con gancio. Specificare la gru di conseguenza con un margine di sicurezza adeguato.
• Integrazione del controllo.Per i sistemi automatizzati, il controller del magnete deve interfacciarsi con il PLC della gru (segnali: on/off, monitoraggio della corrente, rilevamento del carico, stato della batteria). Kinocranes fornisce pannelli raddrizzatori con interfacce Modbus, Profibus o Ethernet/IP come parte del pacchetto completo di gru elettromagnetiche.

R: Sì: la movimentazione dei rottami è da decenni un'applicazione standard per i magneti di sollevamento elettromagnetici nelle acciaierie e negli impianti di riciclaggio.

Elettromagneti circolari (serie MW5 e simili)sono lo standard del settore. Il design rotondo-a campo profondo penetra nei carichi di rottami irregolari e aggrovigliati dove il contatto piatto è impossibile, a differenza dei magneti per la gestione delle piastre-che richiedono superfici lisce.

Considerazioni chiave:

• Ciclo di lavoro.La gestione degli scarti è un lavoro continuo e ad alta-frequenza. Specificare ED-50% minimo; ED-60% o ED-75% per il caricamento continuo del forno.
• Resistenza al calore.Magneti standard: fino a 80 gradi ambientali. Per rottami caldi fino a 200 gradi, specificare un isolamento della bobina resistente al calore-e una piastra di protezione termica. Per il caricamento del forno-vicino ai forni fusori, sono disponibili alloggiamenti in alluminio pressofuso con raffreddamento ad-aria o acqua-forzato.
• Configurazione della gru.Una tipica gru da deposito rottami trasporta un mandrino elettromagnetico (MW5-70L, MW5-110L), un avvolgicavo motorizzato, un pannello raddrizzatore (CA 380 V → CC 220 V) e un generatore per gru mobili. Kinocranes li fornisce come pacchetti gru elettromagnetici integrati.
• Capacità effettiva degli scarti.La capacità di raccolta dei rottami da parte del magnete è in genere pari al 15-30% del valore nominale dell'acciaio piatto-, a seconda del tipo di rottame: i rottami triturati raggiungono una densità maggiore, i rottami strutturali misti inferiore.

R: Un magnete di sollevamento-alimentato a batteria combina batterie ricaricabili, parti di controllo e magneti permanenti o elettro-permanenti in un'unica unità. Non richiede alimentazione esterna, avvolgicavo o comandi cablati.

Quando usarlo:

• Siti esterni e remoti— costruzioni, lavori di ponti e cantieri di condutture senza energia disponibile. Si adatta direttamente a gru, escavatori o carrelli elevatori standard.
• Workshop a più-baie— passaggio tra diverse macchine di sollevamento senza cablaggio aggiuntivo o configurazione separata dell'avvolgicavo.
• Progetti temporanei e locativi— pronto per l'uso immediato senza alcun intervento elettrico sul sito.

Specifiche tipiche:capacità 1–10 t, autonomia 8–12 ore, la ricarica regolare richiede 4–6 ore; la ricarica rapida termina in 2 ore, la temperatura di funzionamento varia da -20 gradi a +50 gradi.

Limitazioni.Attualmente limitato a capacità moderate (sotto le 10 t). Per le operazioni delle acciaierie che richiedono 20+ te un servizio ED continuo del 60%, i sistemi elettromagnetici cablati rimangono lo standard. I magneti della batteria aggiungono anche peso morto che deve essere preso in considerazione nella capacità della gru.

R: I magneti di sollevamento elettro-permanenti utilizzano blocchi di magneti permanenti NdFeB che vengono magnetizzati o smagnetizzati da un breve impulso elettrico (1-3 secondi) attraverso una bobina del controller incorporata. Una volta impostati, i magneti resistono indefinitamente senza alcun consumo energetico.

Perché gli acquirenti scelgono questa tecnologia:

• Operazione-safe.L'interruzione di corrente non rilascia il carico. I blocchi magnetici permanenti mantengono il loro campo senza trattenere la corrente: non è necessaria alcuna batteria di backup. Per aree pubbliche sopraelevate, pezzi costosi o carichi pericolosi, questo è il livello di sicurezza più elevato disponibile.
• Efficienza energetica.L'energia viene consumata solo durante l'impulso di magnetizzazione/smagnetizzazione. In un turno di 8 ore, un’unità da 5 tonnellate utilizza meno di 0,5 kWh. Un elettromagnete comparabile consuma continuamente 3–5 kW – 24–40 kWh nello stesso periodo. La differenza di costo si moltiplica su più unità.
• Capacità di piastre sottili.La spaziatura polare stretta e la densità di flusso controllata rendono i magneti elettro-permanenti efficaci per piastre sottili fino a 3 mm, dove i magneti permanenti standard non possono raggiungere una forza di tenuta affidabile. Rilevante per la fabbricazione di lamiere, il settore automobilistico e la produzione di elettrodomestici.
• Controllo remoto e automatizzato.Compatibile con PLC, telecomando wireless e pulsantiera-pendente: adatto per sistemi di gru automatizzate, integrazione CNC e movimentazione robotica in cui i magneti permanenti manuali non possono funzionare.
• Scambio-.Prezzo unitario più elevato rispetto ai magneti permanenti convenzionali grazie al controller incorporato. Per applicazioni leggere-a bassa-frequenza, i magneti permanenti standard potrebbero essere sufficienti. Per le operazioni automatizzate o-critiche per la sicurezza, il magnete elettro-permanente offre un ROI chiaro.

R: La selezione di un fornitore è una decisione tecnica. Il magnete deve essere adattato al materiale, alla gru e alle condizioni operative e il produttore deve supportarlo con il supporto tecnico.

Cosa cercare:

Capacità ingegneristica.La fabbrica può eseguire calcoli specifici dell'applicazione-: progettazione di circuiti magnetici, analisi della forza, valutazione termica per il ciclo di lavoro? Un fornitore che cataloga solo modelli standard senza analisi ingegneristiche è un rivenditore, non un produttore. Richiedi fogli di calcolo o relazioni FEA come parte del preventivo.

Gamma prodotti e personalizzazione.La fabbrica fornisce l'intera gamma di prodotti: magneti permanenti, mandrini elettromagnetici in stile rettangolare e circolare, elettro-magneti permanenti, dispositivi alimentati a batteria-e sistemi di controllo integrati. Travi di distribuzione personalizzate, spaziatura tra i poli non-standard e valori di temperatura speciali vengono prodotti internamente.

Certificazioni e test.ISO 9001 minimo. Per le gru elettromagnetiche per acciaierie, la certificazione CE e la conformità FEM/DIN indicano standard ingegneristici riconosciuti. Ogni magnete deve essere spedito con un rapporto di prova: forza di sollevamento nominale, forza di distacco, resistenza di isolamento e resistenza della bobina. Richiedi un rapporto campione prima di ordinare.

Esportazione e assistenza post-vendita.Per gli acquirenti internazionali: imballaggio per il trasporto marittimo, documentazione doganale e supporto tecnico remoto per installazione e messa in servizio. Kinocranes ha esportato sistemi magnetici di sollevamento in oltre 30 paesi con supervisione dell'installazione, formazione degli operatori e fornitura di pezzi di ricambio.

Informazioni per preparare un preventivo:

1. Materiale, dimensioni e intervallo di peso del pezzo da lavorare

2. Condizioni della superficie (lavorata a macchina, verniciata, arrugginita, oleosa)

3. Orientamento di sollevamento (orizzontale, verticale o entrambi)

4. Tipo di gru e capacità nominale

5. Ciclo di lavoro e ore di funzionamento giornaliere

6. Intervallo di temperatura ambiente

7. Alimentazione disponibile (tensione, frequenza, fase)

Con queste informazioni, un produttore qualificato può progettare le specifiche corrette e fornire un preventivo accurato entro 2-3 giorni lavorativi.

 Invia le tue domande tecniche sul progetto e le richieste di preventivo al team di ingegneri di Kinocranes:eric@kinocranes.com.
