Gru a bandiera 1 tonnellata

La gru a bandiera Kinocranes da 1 tonnellata è progettata professionalmente per impianti di produzione, officine di manutenzione e catene di montaggio con una richiesta di sollevamento di 1000 kg. Offre una struttura stabile e un funzionamento preciso per attività di sollevamento ripetitive, fungendo da soluzione affidabile per la movimentazione dei materiali industriali.

Specifiche tecniche

Capacità di carico e configurazione di base

• Capacità nominale: 1000 kg (1 tonnellata)
• Raggio di lavoro: standard 3 m–8 m, massimo personalizzato fino a 10 m in base al calcolo strutturale
• Altezza di sollevamento: completamente configurabile in base alle-condizioni dell'officina in loco
• Classe di servizio: conforme alla norma ISO 4301, A2–A3 per uso medio per uso industriale

Norma di costruzione

• Materiale del braccio principale: acciaio Q345B/ASTM A572 grado 50 adottato, elevata resistenza alla trazione per l'uso con carichi pesanti a lungo-termine.
• Struttura della colonna: struttura a colonna in acciaio spesso, dotata di piastra di base extra rinforzata per garantire un'installazione solida.
• Tipo di rotazione: rotazione completa a 360 gradi per i modelli montati su colonna; la versione a parete è dotata di rotazione di lavoro di 180 gradi.
• Design del braccio: costruito con profilo ad H-o a I-per garantire un solido carico e rigidità strutturale.
• Finitura superficiale: rivestimento industriale in polvere epossidica anti-corrosione e di lunga durata

Tipi di montaggio

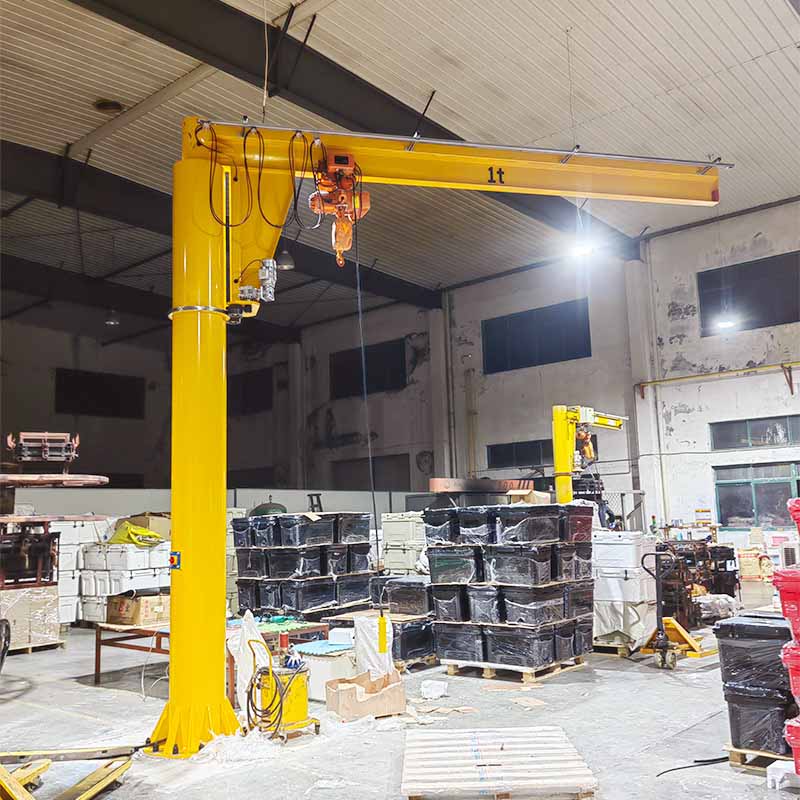

Gru a bandiera-montata su colonna da 1 tonnellata

Il design delle colonne auto-portanti richiede fondamenta in cemento armato. Supporta la rotazione completa di 360 gradi per massimizzare la copertura della workstation e la flessibilità del layout. Fissato con tasselli di ancoraggio chimici per un'installazione stabile su solette di cemento.

Gru a bandiera-montata a parete da 1 tonnellata

Design salvaspazio-montato direttamente su colonne o pareti strutturali dell'edificio. La rotazione è limitata a 180 gradi, perfettamente adatta per fabbriche con spazio limitato e supporto strutturale disponibile.

Compatibilità del paranco

La nostra gru a bandiera da 1 tonnellata supporta più selezioni di paranchi per adattarsi alle diverse-condizioni di lavoro in cantiere:

• Paranco elettrico a catena: capacità di carico di 1 tonnellata, disponibile con regolazione della velocità. Velocità di sollevamento 4–8 m/min a velocità singola, 2–8 m/min a doppia velocità per una movimentazione precisa.
• Paranco manuale a catena: perfetto per luoghi non-elettrici, scelta economica per applicazioni di sollevamento leggero poco frequenti.
• Paranco a fune metallica: adatto per altezze di sollevamento superiori a 5 m, elevata velocità di lavoro fino a 12 m/min.

Paranco elettrico a catena

Paranco manuale a catena

Paranco a fune metallica

Applicazioni industriali

Produzione e lavorazione:Ideale per officine CNC, linee di assemblaggio e reparti di fabbricazione. Ampiamente utilizzato nella movimentazione di materie prime, nel montaggio di componenti e nel trasporto del prodotto finito.

Industria automobilistica:Adatto per l'assemblaggio di motori, la trasmissione e la movimentazione di parti del telaio, la capacità di . 1 tonnellate soddisfa perfettamente la maggior parte delle esigenze di sollevamento dei sottoassiemi automobilistici.

Fabbricazione del metallo:Ottimo per la disposizione di piastre in acciaio, il trasferimento di gruppi saldati e l'installazione di maschere all'interno di zone di saldatura e fabbricazione.

Magazzino e logistica:Applicabile allo smistamento degli ordini, alla movimentazione dei pallet e al lavoro di inventario di routine nei magazzini logistici e di distribuzione.

Officina di manutenzione:Perfetto per la revisione delle attrezzature, la sostituzione dei pezzi di ricambio e la sistemazione degli strumenti durante la manutenzione quotidiana in fabbrica.

Requisiti di installazione

Standard di fondazione (montato su pilastro-)

• Resistenza alla compressione del calcestruzzo: Min 25 MPa (3.625 psi)
• Spessore soletta: minimo 200 mm (8 pollici) per installazione standard
• Rinforzo della fondazione: il rinforzo della rete di acciaio è obbligatorio
• Bullone di ancoraggio: bullone di ancoraggio chimico M16/M20, profondità di inserimento 150–200 mm

Requisiti strutturali (montaggio a parete-)

• La capacità di carico delle colonne dell'edificio deve essere verificata mediante analisi strutturale
• Staffa di montaggio: design in acciaio pesante con fattore di sicurezza maggiore o uguale a 1,5
• Elementi di fissaggio: bulloni ad alta resistenza-di grado 8.8 con installazione a coppia standard

Vantaggi operativi

• Design con altezza libera ridotta: Il profilo ottimizzato del braccio sfrutta appieno l'altezza verticale limitata all'interno delle officine.
• Rotazione fluida: La struttura portante di precisione riduce la resistenza alla rotazione, consentendo una facile movimentazione di carichi da 1.000 kg.
• Opzione per ambienti esterni e corrosivi:Offriamo-parti zincate a caldo e finiture personalizzate in vernice epossidica, adatte per l'esposizione all'esterno e per i siti di lavoro corrosivi.
• Conformità alla sicurezza globale:Tutte le unità sono conformi alle normative FEM, DIN e ISO e possiedono la certificazione CE per supportare le vendite e l'implementazione nei mercati europei e internazionali.

Tabella dei parametri tecnici

Domande frequenti

D: Qual è la differenza tra la gru a bandiera da 1 tonnellata e da 2 tonnellate?

R: La lacuna principale è la capacità di sollevamento. I modelli da una-tonnellata supportano fino a 1.000 kg, mentre le unità da due-tonnellata supportano 2.000 kg. La versione 1T richiede fondamenta del pavimento più semplici e meno rinforzi strutturali, più economica-per lavori giornalieri inferiori a 1.000 kg.

D: È possibile installare una gru a bandiera da 1 tonnellata su un pavimento in cemento esistente?

R: È possibile solo se il pavimento in cemento soddisfa i requisiti strutturali. È necessario controllare in loco-lo spessore della soletta, la resistenza del calcestruzzo e la disposizione delle armature. Normalmente spessore del pavimento maggiore o uguale a 200 mm e resistenza maggiore o uguale a 25 MPa. Se il pavimento non soddisfa gli standard è necessario un rinforzo o una base separata.

D: Qual è lo sbraccio massimo di una gru a bandiera da 1 tonnellata?

R: La lunghezza standard del braccio è compresa tra 3 e 8 m. La lunghezza personalizzata fino a 10 m è disponibile dopo il calcolo strutturale. Il braccio più lungo deve superare il test di stabilità con un carico massimo di 1.000 kg.

D: Quale alimentazione è necessaria per il paranco elettrico?

R: L'alimentazione tipica è trifase 380 V/415 V 50 Hz. Forniamo versioni da 460 V 60 Hz per i mercati nordamericani. Per le applicazioni con carichi leggeri è possibile scegliere la versione monofase 220 V/240 V. Per il cablaggio in loco sono necessari protezione da sovraccarico, interruttori di isolamento e una messa a terra affidabile. La potenza in uscita del paranco varia tra 2,5 kW e 4 kW a seconda dei modelli.

D: Di quale manutenzione ha bisogno una gru a bandiera da 1 tonnellata?

R: Mantenere i cuscinetti e i componenti mobili ben lubrificati regolarmente. Ispezionare regolarmente l'usura delle catene di sollevamento o delle funi metalliche, controllare il fissaggio dei bulloni e testare i dispositivi di sicurezza. Mantenere il motore elettrico e il freno secondo le linee guida del prodotto. Per un funzionamento sicuro si consiglia un'ispezione professionale trimestrale.

D: È disponibile l'installazione esterna?

R: Sì. La versione per esterni adotta parti zincate o in acciaio inossidabile, involucro elettrico resistente alle intemperie e rivestimento anti-corrosione. Il carico del vento sarà calcolato nella progettazione strutturale. Si prega di contattare il nostro team di ingegneri per una soluzione esterna personalizzata.

D: Montaggio su colonna- o su parete-, quale scegliere?

R: Il tipo montato su pilastro- offre rotazione libera a 360 gradi e layout indipendente senza fare affidamento sulla struttura dell'edificio. Il tipo con montaggio a parete- consente di risparmiare spazio sul pavimento con una rotazione di soli 180 gradi. La scelta dipende dalla disposizione dell'officina, dalle condizioni strutturali e dai requisiti di copertura operativa.

Perché scegliere Kinocranes

La gru a bandiera Kinocranes da 1 tonnellata è prodotta secondo rigorosi standard di qualità internazionali. Tutte le apparecchiature vengono sottoposte a test a pieno carico e ispezione delle prestazioni prima della consegna. Siamo certificati ISO 9001 per un controllo di qualità stabile.

• Capacità di esportazione globale con documenti di esportazione completi, accordi di spedizione e servizio post-vendita all'estero.
• Pienamente conforme alle certificazioni ISO, FEM, DIN e CE per l'accesso al mercato globale.
• Servizio di progettazione personalizzata per dimensioni non-standard, ambienti speciali e integrazione della gestione automatizzata dei materiali.

Contatta il nostro team di ingegneria delle vendite per consulenza tecnica, preventivo e soluzione personalizzata.
